项目背景
槽式光热发电（Parabolic Trough CSP）是目前应用最成熟的聚光太阳能发电技术之一。系统通过抛物槽集热器将太阳辐射聚焦到吸热管，加热导热油，并利用高温导热油将热量传递至蒸汽发生系统，驱动汽轮机发电。凭借运行稳定、技术成熟和适合大规模建设等优势，槽式光热发电已广泛应用于新能源发电和大型太阳能热利用项目。
在实际运行过程中，导热油系统需要长期保持在规定的工作温度范围内。当电站夜间停运、连续阴雨天气、冬季低温环境或设备检修期间，导热油温度会逐渐下降。如果温度过低，不仅会导致导热油黏度增加、循环阻力增大，还可能影响循环泵启动、阀门动作以及整个热力系统的安全稳定运行。
因此，大多数槽式光热发电项目都会配置专用的电加热系统，对导热油储罐、循环管道、膨胀罐及其他关键设备进行保温或启动加热，确保系统能够快速恢复运行，并降低因低温造成的设备风险和维护成本。
ASJ专注于槽式光热发电系统中工业电加热设备的设计与制造，可为导热油系统提供法兰电加热器、管状加热器、电加热控制柜等配套产品，为导热油保温、启动升温及冬季防冻提供可靠的工业电加热解决方案。
槽式光热发电系统组成

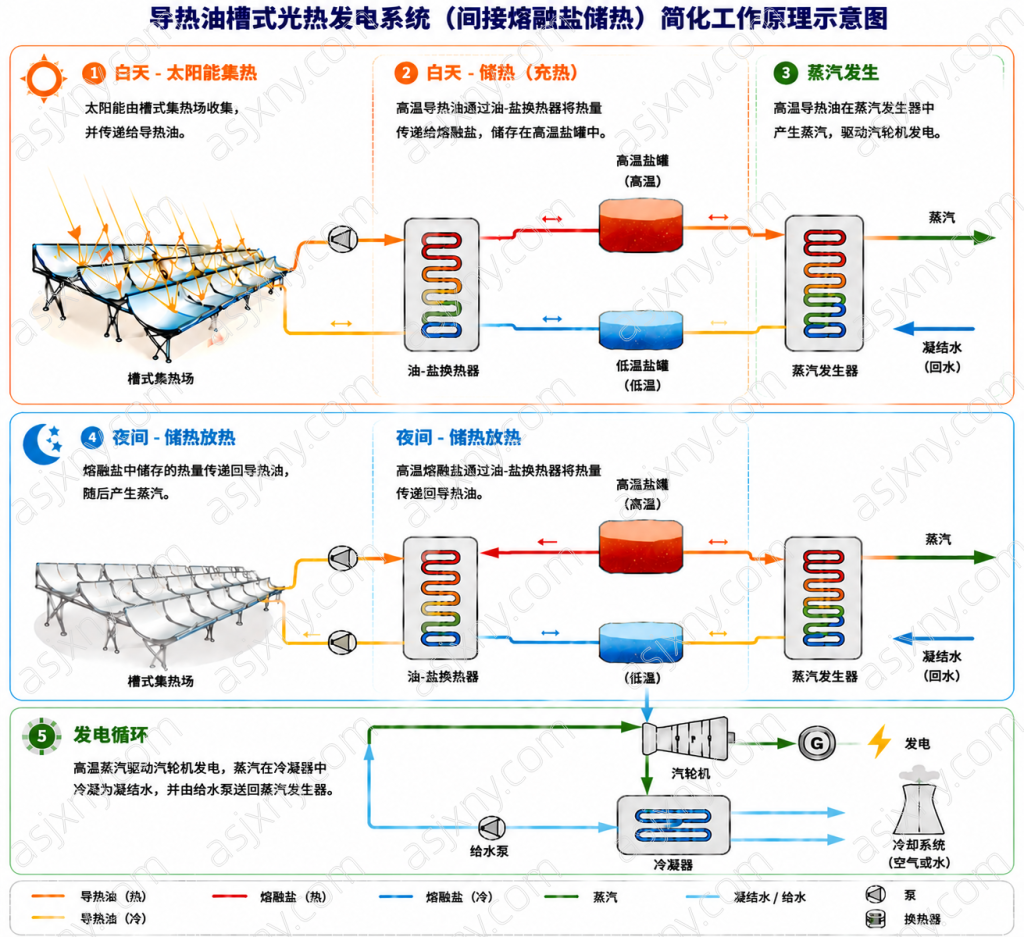

导热油槽式光热发电系统主要由太阳能集热场、导热油循环系统、油-盐换热系统、熔盐储热系统、蒸汽发生系统及发电循环系统组成。各子系统相互协同，实现太阳能热量的采集、储存、释放和持续发电。图中展示了系统的典型运行流程。
（1）太阳能集热
白天，槽式聚光集热器将太阳辐射聚焦到吸热管，导热油在集热器内吸收太阳能后升温，并通过循环泵输送至后续系统，作为整个电站的主要热源。
（2）储热（充热）
高温导热油进入油-盐换热器，将热量传递给熔盐。升温后的熔盐储存在高温熔盐罐中，实现太阳能热量的大规模储存，为夜间持续发电提供热源。
（3）蒸汽发生
高温导热油进入蒸汽发生器，将热量传递给给水，产生高温高压蒸汽，为汽轮机提供稳定动力。
（4）储热放热
夜间或太阳辐照不足时，高温熔盐通过油-盐换热器将储存的热量重新传递给导热油，使系统无需依赖太阳辐射即可继续向蒸汽发生器供热，实现连续运行。
（5）发电循环
高温蒸汽驱动汽轮机带动发电机发电。排汽经冷凝器冷却后形成凝结水，通过给水泵重新送回蒸汽发生器，形成完整的水汽循环，提高整个系统的热效率和运行稳定性。
小结
导热油槽式光热发电系统通过太阳能集热、导热油传热、熔盐储热、蒸汽发生及发电循环等多个子系统协同运行，实现白天储能、夜间持续发电。为了保证导热油和熔盐始终处于安全可靠的工作温度范围，在系统启动、停机、低温环境及检修期间，通常需要配置工业电加热设备，为系统提供辅助加热和保温功能。
导热油—熔盐储热与加热原理
导热油槽式光热发电系统采用”导热油传热 + 熔融盐储热”的间接储热方式，将太阳能转化为可持续利用的热能，实现白天集热、夜间发电以及连续稳定运行。
白天，槽式聚光集热场将太阳辐射聚焦到吸热管，循环导热油吸收太阳能后升温，并通过导热油循环系统输送至油-盐换热器。高温导热油将热量传递给熔融盐，使熔盐温度逐渐升高，并储存在高温熔盐罐中。与此同时，另一部分高温导热油进入蒸汽发生系统，为汽轮机提供蒸汽动力，实现即时发电。
当夜间、阴雨天气或太阳辐照不足时，储存在高温熔盐罐中的热量重新释放。高温熔盐经过油-盐换热器，将热量再次传递给导热油，导热油随后进入蒸汽发生系统继续产生蒸汽，从而保证电站在无太阳辐照条件下仍能够持续稳定运行，提高太阳能利用率和电站发电小时数。
由于导热油和熔融盐均具有适宜的工作温度范围，当系统长时间停机、环境温度较低或设备检修时，介质温度可能持续下降。若导热油温度过低，会导致黏度升高、循环阻力增加，影响系统启动；而熔融盐一旦低于熔点，则可能发生凝固，造成管道堵塞、设备损坏甚至影响整个储热系统的安全运行。
因此，槽式光热发电系统通常会配置工业电加热设备，在系统冷启动、夜间保温、冬季防冻、停机检修及低辐照运行等工况下，对导热油系统、熔盐储罐及关键管路进行辅助加热和温度维持，确保导热油和熔融盐始终保持在安全可靠的工作状态，为电站长期稳定运行提供保障。

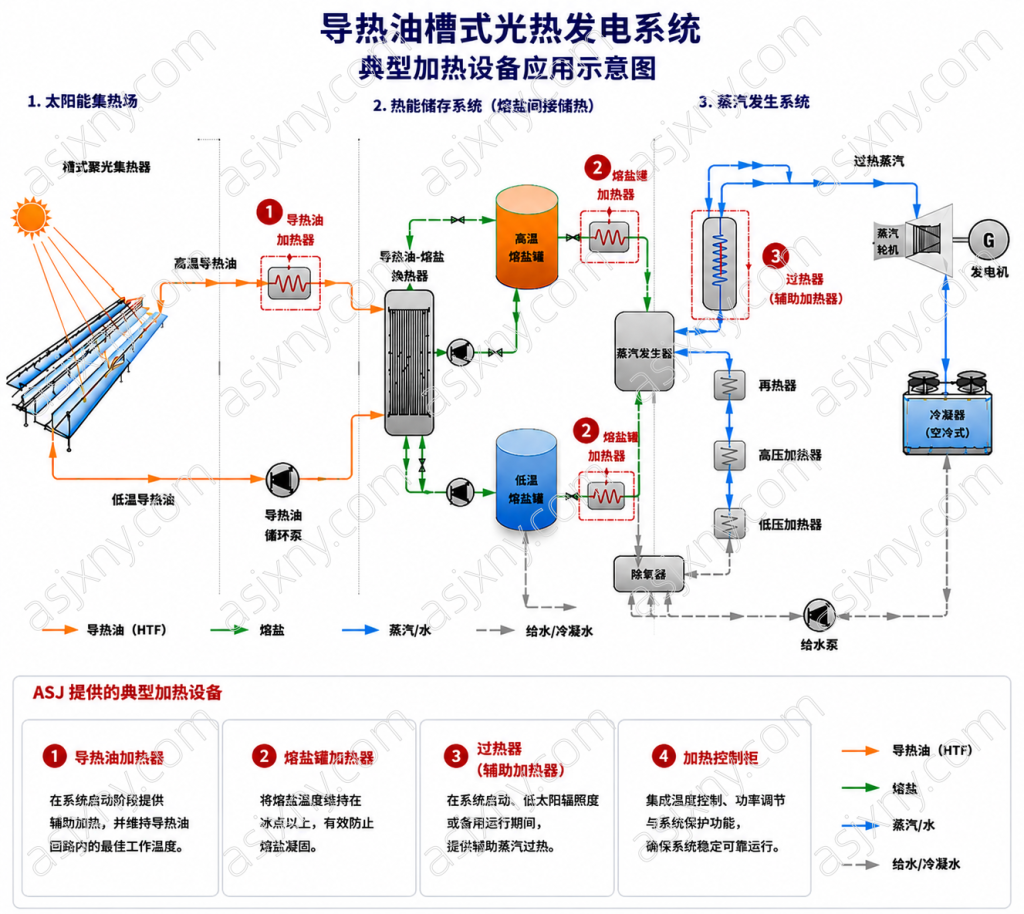

槽式光热发电系统中哪些位置需要电加热
在导热油槽式光热发电系统中，工业电加热设备主要用于系统冷启动、低温保温、防止介质凝固以及辅助升温等工况。合理配置电加热系统，不仅能够保证导热油和熔融盐始终保持在安全工作温度范围内，还能够缩短系统启动时间，提高设备运行可靠性，并降低因低温造成的设备故障风险。
ASJ可根据不同设备位置及工艺要求，为槽式光热发电系统提供导热油加热器、熔盐罐加热器、辅助过热器及加热控制柜等工业电加热解决方案，满足不同运行工况下的温度控制需求。

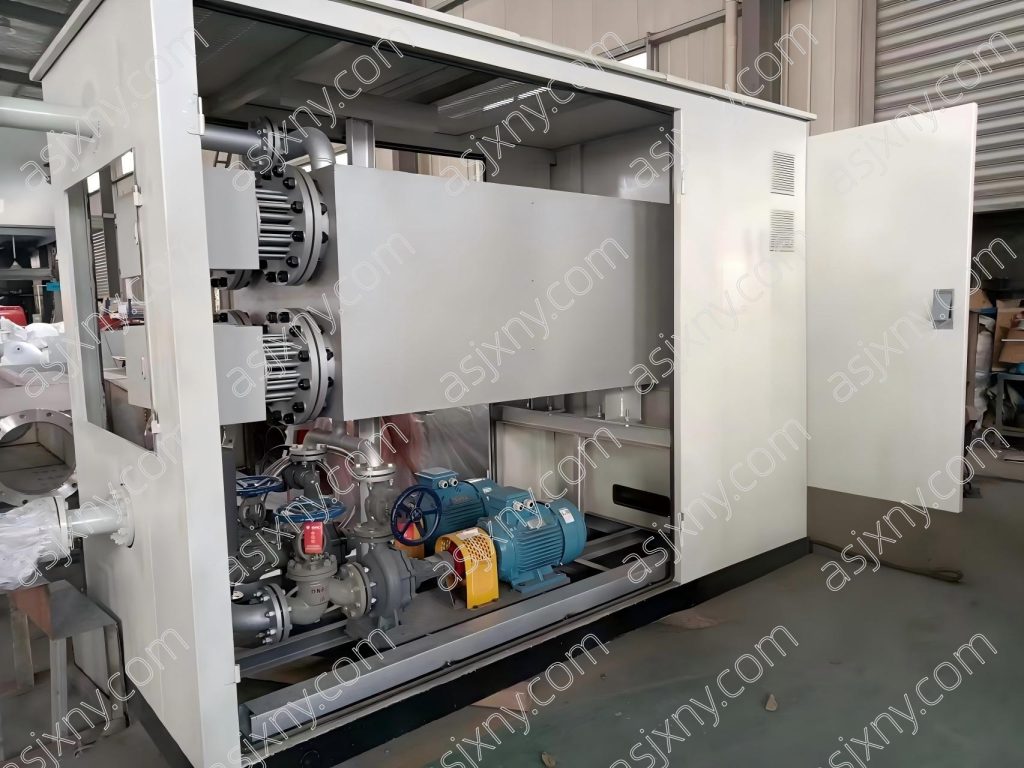

1、导热油加热器
导热油加热器通常安装于导热油循环系统，用于系统冷启动、停机保温及冬季低温环境下的辅助升温。当太阳辐照不足或系统重新启动时，电加热器可快速提升导热油温度，降低导热油黏度，改善流动性能，确保循环泵和后续设备能够安全稳定运行。
2、熔盐罐加热器
熔融盐具有一定的熔点，当温度低于允许范围时容易发生结晶甚至凝固，因此高温熔盐罐、低温熔盐罐及相关管路通常需要配置电加热设备进行持续保温。熔盐罐加热器能够有效维持熔盐温度，防止熔盐凝固造成管道堵塞、循环中断及设备损坏，为储热系统提供可靠的温度保障。
3、过热器（辅助加热器）
在系统启动、太阳辐照不足或低负荷运行期间，辅助过热器可对蒸汽进行补充过热，提高蒸汽品质，保证汽轮机入口蒸汽参数满足设计要求。同时，辅助过热器还能够缩短系统启动时间，提升整个蒸汽发生系统的运行稳定性。
4、加热控制柜
加热控制柜是整个电加热系统的控制核心，可实现温度检测、功率调节、联锁保护及自动控制等功能。根据项目需求，可配置PID温度控制、SSR/SCR功率调节、PLC控制以及Modbus等工业通信接口，实现导热油系统、熔盐系统及辅助加热设备的自动化运行，提高整个光热发电系统的安全性、稳定性和运行效率。
小结
电加热设备虽然不是槽式光热发电系统的主要热源，却是保障系统安全启动、稳定运行和长期可靠工作的关键辅助设备。ASJ可根据导热油系统、熔盐储热系统及蒸汽发生系统的实际工况，为客户提供定制化工业电加热设备及控制系统，帮助项目实现更加安全、高效、稳定的运行。
典型应用场景
槽式光热发电系统在不同运行阶段，对工业电加热设备的需求各不相同。根据项目运行工况，电加热器不仅承担辅助升温的作用，还可用于系统保温、防止介质凝固以及提高设备启动可靠性。合理配置电加热系统，有助于保障光热电站长期安全、稳定、高效运行。
1、系统冷启动
当电站长时间停机后重新启动时，导热油和熔融盐温度可能低于正常运行范围。工业电加热器可对导热油循环系统及熔盐储热系统进行预热，提高介质流动性，降低启动风险，缩短系统升温时间，为后续集热和发电创造稳定的运行条件。
2、夜间保温
太阳落山后，槽式集热场无法继续提供热量，但导热油管路、储罐及部分关键设备仍需保持一定温度。电加热系统能够持续提供辅助热源，减少热量损失，保证系统能够快速恢复运行。
3、冬季防冻
在寒冷地区或冬季运行条件下，环境温度持续降低，导热油黏度增加，熔融盐存在凝固风险。通过配置工业电加热设备，可对导热油循环系统、熔盐储罐及关键管路进行持续保温，防止介质冻结或结晶，保障设备安全运行。
4、设备检修与停机保温
当系统进行计划检修或长时间停运时，为避免导热油和熔融盐温度持续下降，通常需要采用辅助电加热方式维持关键设备和管路温度，减少重新启动所需的升温时间，同时降低因介质凝固造成的维护成本。
5、低辐照工况辅助运行
在阴雨天气、沙尘天气或太阳辐照不足的情况下，太阳能集热能力下降，系统热量输入不足。工业电加热设备可作为辅助热源，对部分关键设备进行补偿加热，帮助系统维持稳定运行，提高电站整体运行可靠性。
小结
工业电加热设备贯穿于槽式光热发电系统的冷启动、保温、防冻、检修及低辐照运行等多个阶段。根据不同工况合理配置导热油加热器、熔盐加热器及智能温控系统，不仅能够提高系统启动效率，还能有效降低设备故障风险，为光热电站长期稳定运行提供可靠保障。
电加热器配置方案
槽式光热发电系统在不同工况下，对电加热设备的安装位置、加热功率及控制方式均有不同要求。ASJ可根据导热油系统、熔盐储热系统及现场运行条件，为客户提供定制化工业电加热解决方案，满足系统冷启动、保温、防冻及连续运行等多种应用需求。
定制化设计能力
针对不同规模的槽式光热发电项目，ASJ可根据客户工艺要求进行非标设计，包括：
1. 根据导热油或熔盐介质特性计算加热功率；
2. 根据储罐容积、流量及升温时间设计电加热容量；
3. 提供法兰规格、安装尺寸及接口形式定制；
4. 支持碳钢、不锈钢等多种材料选择；
5. 可配置PID温控、SSR/SCR功率调节、PLC自动控制及Modbus通信接口；
6. 根据现场要求提供防爆、防护等级及配电控制方案。
系统配置建议
在实际工程中，电加热设备通常不会单独使用，而是与温度传感器、流量检测、液位监测及PLC控制系统组成完整的自动温控系统。通过实时监测导热油和熔盐温度，系统可自动调节加热功率，实现精准控温，在保证设备安全运行的同时降低能耗，提高整个光热发电系统的运行效率。
小结
合理配置工业电加热设备是保障槽式光热发电系统长期稳定运行的重要环节。ASJ可根据项目规模、介质特性、运行温度及现场工况，为客户提供从电加热器选型、控制系统设计到定制制造的一站式解决方案，帮助客户实现安全、高效、可靠的温度控制。
设计注意事项
槽式光热发电系统的电加热方案应根据导热油、熔融盐介质特性以及现场运行工况进行综合设计。合理的加热器选型、功率配置及控制方式，不仅能够提高系统运行效率，还能有效延长设备使用寿命，降低运行维护成本。
根据介质特性选择加热方案
导热油和熔融盐具有不同的物理特性及工作温度范围，因此应分别进行电加热设计。导热油系统应重点关注介质流动性和启动升温速度；熔盐系统则应确保运行温度始终高于熔点，避免因熔盐凝固导致管路堵塞或设备损坏。
合理计算加热功率
电加热功率应结合介质容量、储罐容积、升温时间、环境温度及系统散热损失进行综合计算。功率配置过小可能导致升温缓慢，影响系统启动；功率配置过大则会增加设备投资和运行能耗，因此应根据实际工况进行合理设计。
优化温度控制策略
建议采用多点温度检测，并结合PID自动控制实现精准调节。对于大型储罐或长距离管路，可根据不同区域设置独立温控回路，提高温度控制精度，避免局部过热或温度分布不均。
重视安全保护设计
电加热系统应配置完善的安全保护措施，包括超温保护、低液位保护、流量联锁、漏电保护及过载保护等。当系统出现异常工况时，应能够自动切断加热电源，保障设备及人员安全。
控制系统预留扩展能力
大型光热发电项目通常采用PLC或DCS集中控制系统。电加热控制柜应支持Modbus RTU、Modbus TCP等工业通信协议，便于与现场控制系统进行数据交互，实现远程监控、故障报警及自动控制。
充分考虑现场安装与维护
电加热设备应结合现场空间、法兰接口、检修条件及电源配置进行设计，便于安装、更换和后期维护。同时，应充分考虑设备长期连续运行环境，提高系统整体可靠性和维护便利性。
ASJ解决方案优势
ASJ专注于工业电加热设备的研发与制造，可为槽式光热发电系统提供导热油加热、熔盐保温及智能温控等定制化电加热解决方案。针对不同项目规模、运行工况及控制要求，我们可提供从方案设计、产品制造到控制系统集成的一站式技术支持，帮助客户提高系统运行可靠性和能源利用效率。
丰富的工业电加热经验
ASJ长期服务于新能源、石油化工、电力及工业过程加热等多个行业， 拥有丰富的工业电加热应用经验，可根据不同介质及工况提供成熟可靠的解决方案。
定制化设计能力
根据导热油、熔盐等不同介质特性，结合储罐容积、管路布局、 加热功率及安装空间，为客户提供非标电加热器及控制系统定制设计。
完整的产品配套
可提供导热油加热器、熔盐罐加热器、管状电加热器及加热控制柜等完整产品组合， 实现系统整体配套，减少客户采购及集成工作量。
智能温度控制
支持PID温控、SSR或SCR功率调节、PLC自动控制及Modbus通信， 可实现远程监控、自动运行及联锁保护，提高系统运行稳定性。
严格的质量控制
产品按照工业应用要求进行设计与制造，关键工序严格执行质量管理流程， 确保设备长期稳定运行，满足连续工业工况的使用需求。
全流程技术支持
从前期方案咨询、产品选型和功率计算，到设备制造、安装指导及售后支持， ASJ可提供贯穿项目实施全过程的技术服务。
📞 正在规划槽式光热发电项目？
ASJ可根据导热油系统、熔盐储热系统及现场运行工况，为您提供电加热设备选型、功率计算及控制方案设计，帮助您构建安全、高效、可靠的工业电加热解决方案。
联系电话： +86 153 0529 5666
常见问题（FAQ）
1. 槽式光热发电系统为什么需要电加热器？
电加热器主要用于系统冷启动、冬季防冻、夜间保温及设备检修期间的辅助加热，确保导热油和熔融盐始终保持在安全工作温度范围内，保障系统安全、稳定运行。
2. 电加热器通常安装在哪些位置？
根据系统设计要求，电加热器通常安装于导热油循环系统、导热油储罐、高温熔盐罐、低温熔盐罐、熔盐输送管路及相关辅助设备，用于介质保温、防止凝固和启动升温。
3. 如何选择合适的电加热功率？
加热功率需要根据介质类型、介质容量、储罐尺寸、环境温度、目标升温时间及系统热损失等因素综合计算。ASJ可根据项目参数提供功率计算和设备选型建议。
4. ASJ可以提供非标定制吗？
可以。ASJ支持根据客户工艺要求进行非标设计，包括加热功率、工作电压、法兰规格、加热元件材料、安装方式及控制系统配置，满足不同槽式光热发电项目的应用需求。
5. 电加热器适用于哪些导热介质？
ASJ工业电加热设备可应用于导热油、熔融盐及其他工业液体介质。不同介质的工作温度、腐蚀性、流动性及加热要求不同，需要根据实际工况选择合适的材料和结构。
6. 电加热控制柜支持哪些控制方式？
可根据项目需求配置PID温度控制、SSR或SCR功率调节、PLC自动控制，并支持Modbus RTU、Modbus TCP等工业通信方式，便于与现场PLC或DCS系统集成。
7. 熔盐储热系统为什么需要持续保温？
熔融盐具有一定的凝固温度。当温度低于允许范围时，可能发生结晶或凝固，导致管路堵塞、循环中断及设备损坏。因此，熔盐储罐和相关管路通常需要配置辅助电加热系统维持工作温度。
8. 如何提高电加热系统的运行安全性？
电加热系统应根据实际工况配置超温保护、低液位保护、流量联锁、漏电保护、过载保护及紧急停机功能，并通过合理的功率分级和温度控制策略降低局部过热风险。
9. ASJ是否能够提供完整的电加热解决方案？
可以。ASJ可提供导热油加热器、熔盐罐加热器、管状电加热器、法兰电加热器及加热控制柜，并提供设备选型、功率计算、控制方案设计和技术支持。
10. 如何获取槽式光热发电项目的电加热方案？
请提供介质类型、介质容量、进口和出口温度、目标升温时间、工作压力、储罐尺寸、电源条件、安装方式及控制要求。ASJ工程团队将根据项目工况提供设备选型及定制化电加热方案。
